Barvne kroglice in električno polje
Tako imenovani elektroforetični (electrophoretic − EPD) zaslon je najbolj znana izpeljanka tehnologije e-črnila (e-ink), ki je prisotna v večini bralnikov e-knjig. Izrablja električno polje za prikaz pike na zaslonu. Najpreprostejša izvedba te tehnologije so delčki iz titanovega dioksida, premera okoli enega mikrona v z oljem napolnjeni kroglici oziroma mehurčku. Olje je obarvano s črno barvo, vsi ti mehurčki pa so stisnjeni med dve elektrodi, ki sta nad in pod piko. Kje se zadržijo pozitivno naelektreni delčki titanovega oksida, je odvisno od smeri električnega toka, ki je pripeljan na elektrodi. Če je napetost na površini negativna, delčki priplavajo na površino. Ko so tam, odbijajo svetlobo, ki pade nanje, in pika se nam zdi bela. Če je smer toka obratna, se delčki zadržujejo na dnu kroglice. Nad njimi je črno obarvano olje, ki absorbira svetlobo, in zato se nam zdi pika črna. Izboljšana tehnologija ima bele delčke, zaradi katerih je pika bela. V bistvu pa gre tudi tu za odboj celotnega vidnega spektra.
Tehnologijo je mogoče nadgraditi, da lahko zaslon prikazuje tudi barve tako, da nad površino vsake posamezne pike dodajo barvni filter. V primeru, ko bi morala biti pika bela, barvni filter prepusti le del spektra in pika je ustrezne barve. Ko je pika črna, pa se še vedno absorbira vsa vidna svetloba in pika je črna. S kombinacijo na primer treh »majhnih« pik, vsako s svojim barvnim filtrom, po enega za rdečo, zeleno in modro, dobimo eno piko, ki je potem v želeni barvi!
Elektromočenje

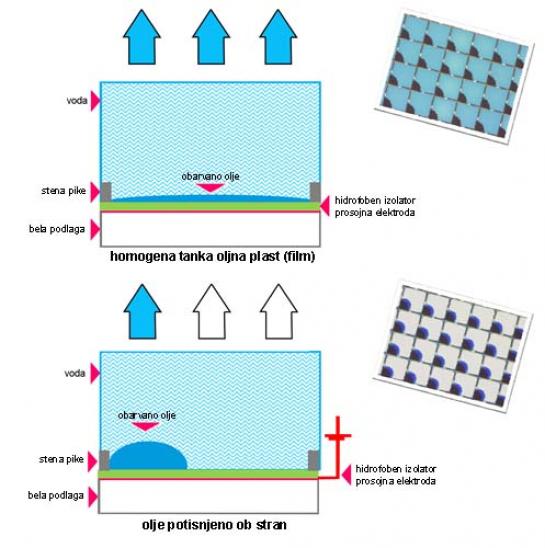

Tehnologija elektromočenja (electrowetting − EWD), ima velik potencial zaradi hitrih odzivnih časov, kar pomeni, da lahko tak zaslon »normalno« prikaže tudi video vsebine. Uporabljeno je načelo vplivanja električnega toka na obliko stične površine med vodo in oljem, ujetim v majhnem zaprtem prostoru. Ko na »piki« ni električnega toka, obarvano olje plava na površini vode, s tem pa med vodo in površino pike tvori tanko plast olja prek
celotne površine pike, in to vidimo v barvi, s katero je olje obarvano. Prisotnost toka spremeni medsebojno »površinsko napetost« med vodo in oljem, voda olje odrine na stran, kar povzroči, da del pike (tam, kjer ni olja), postane prosojen in vidimo odsevno belo površino »dna« pike in pika je bela. Skoraj v celoti, saj je ob strani stisnjen mehurček tako majhen, da ga s prostim očesom ne vidimo.

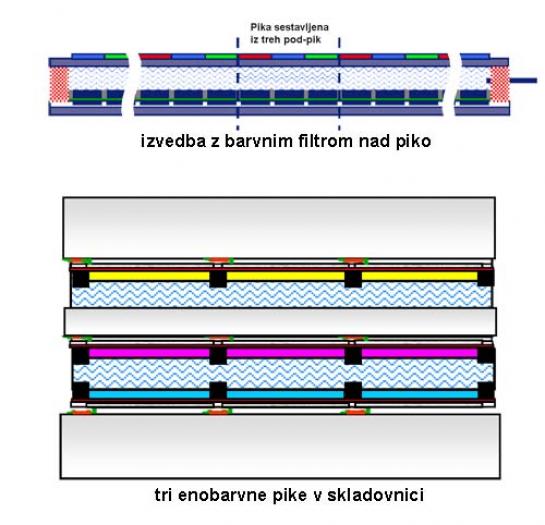

Pri tej tehnologiji je mogoče barvni zaslon zgraditi na dva načina − preprost ali tehnološko nekoliko zahtevnejši in temu primerno dražji način. Prvi način tako kot tehnologija e-črnila vključuje dodane barvne filtre, pri čemer je olje obarvano črno. Eno piko sestavljajo tri podpike. Drugi način predvideva tri enobarvne plasti v skladovnici (ena nad drugo), pri čemer je olje v vsaki plasti obarvano z drugo barvo. Uporabljen je barvni model CMY oziroma svetlo modra, vijolična in rumena.
Moj Mikro, junij 2010 | Jan Kosmač
