Radijski sprejemnik želimo predelati tako, da bomo lahko z osebnim računalnikom prek vodila USB vklopili ali izklopili tipkovnico in/ali enkoder kolesca za izbiro kanalov. Problema se lotimo po naslednjih korakih: iz servisne knjige razberemo, katere dele bo treba razstaviti. Najprej radijskemu sprejemniku odvijemo kovinski pokrov, ki je privit s šestimi vijaki. Nato se lotimo demontaže prednje plošče, v kateri je vsa krmilna logika za sprejemni in napajalni del, katerih tiskanina je privita na dno ohišja. Ko iztaknemo konektorje, ki povezujejo prednjo ploščo s sprejemnim in napajalnim delom, lahko prednjo ploščo s prikazovalnikom (iz plastike) ločimo od ohišja. Bojazni, da bi konektorje pri ponovnem sestavljanju napačno priključili, ni, saj so vsi različni, res pa je, da ne smemo nobenega pozabiti. Zdaj moramo odviti še nekaj vijakov, da razstavimo prednjo ploščo. Ta vsebuje dve tiskanini. Na prvi sta prikazovalnik in tipkovnica, na drugi enkoder z vrtljivim kolescem. Na tiskanini, kjer sta prikazovalnik in tipkovnica, moramo odspajkati mostička (oziroma vezici) JW715 in JW716, na njuni mesti pa prispajkati štirižični ravni kabel. Na priključke 4-kontaktnega releja povežemo kabel, tako da rele ob vklopu ponovno vzpostavi prevezavo, kot da bi bila mostička vgrajena. Podobno naredimo pri enkoderju vrtljivega kolesca. Njegovo tiskano vezje je s tiskanim vezjem mikroračunalnika, tipkovnice in prikazovalnika povezano zgolj s tremi prevezavami. Mikroračunalniku preprečimo zaznavanje premikov kolesca, če odklopimo maso oziroma povezavo JW701.

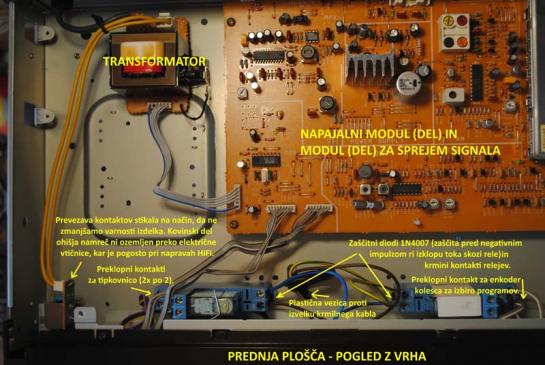

Predelan radijski sprejemnik Sony ST-SB920QS z vgrajenima relejema in dodatnimi kabli

Ostane nam le še blokada 230 V~ stikala za vklop aparata. Tu si ne smemo privoščiti napake, saj je lahko smrtno nevarno, ker kovinski del ohišja ni ozemljen. Stikalo je privito na plastično prednjo ploščo z dvema vijakoma, na njiju pa je prispajkana majhna ploščica tiskanega vezja z le enim kondenzatorjem, ki blaži električne motnje ob vklopu ali izklopu stikala. Če želimo, da bo radijski sprejemnik vklopljen, vedno ko bo v električni vtičnici napetost, moramo kontakta stalno skleniti. Pri tem je najvarneje, če uporabimo kratek košček debele neizolirane bakrene žice, ki ga pred spajkanjem prek kontaktov dobro pocinkamo, da ne bi prišlo do tako imenovanega 'hladnega spoja'. Spajkalno postajo moramo hkrati nastaviti tudi na ustrezno temperaturo.

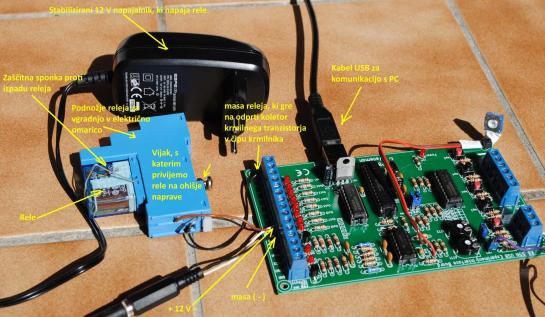

Prikaz povezave 12 V releja s krmilnikom K8055. Namesto dodatnega napajalnika lahko 12 V 'potegnemo' tudi iz napajalnika osebnega računalnika.

Za konec pojasnimo le še nekaj zanimivih podrobnosti projekta predelave. Izkušen elektrotehnik bo morda pomislil, da bi lahko namesto velikih in dragih relejev z ohišji za v električno omarico uporabili dosti cenejšo rešitev in na majhno dodatno ploščico tiskanega vezja vgradili dva ali tri miniaturne releje. To drži, vendar bi bilo dela veliko več, saj bi morali ploščici prej izjedkati, še prej pa kupiti vse potrebno: ploščico za jedkanje, letraset (vsaj dve poli: krogce in vezice), klorovodikovo kislino (HCl), vodikov peroksid (H2O2), plastično banjico za jedkanje in plastične podložke za pritrditev vezja na dno ohišja. Veliko bolj primerno je bilo uporabiti material, ki je bil že pri roki. Hkrati se je izkazalo, da ima vsako ohišje releja že vdelano luknjico, kamor lahko prek luknjice v dnu kovinskega ohišja radijskega sprejemnika privijemo podnožje releja. Tako smo za nekaj evrov dobili zanesljivo rešitev (fiksna pritrditev na ohišje) in nam pri tem ni bilo treba spajkati in skrbeti za izolacijo kontaktov. Za povezavo s krmilnikom K8055 smo uporabili kar kabel za 230 V~ za 5 A, čeprav bi lahko veliko tanjšega, vendar smo tega že imeli, hkrati pa je tudi sorazmerno poceni in (fizično) močan. Da ga vseeno ne bi odtrgali, smo ga na ohišje pritrdili še s plastično vezico.

Izdelave zaščite pred malčkom smo se torej lotili 'po liniji najmanjšega odpora', vendar tako, da zanesljivo in varno deluje. Ob tem omenimo, da smo to lahko naredili zato, ker ima ojačevalnik DENON PMA710-AE z daljinskim upravljalnikom možnost, da ob svojem vklopu vklopi tudi do tri nanj priključene naprave. Hkrati smo ga namestili na polico, ki je malček ne doseže.

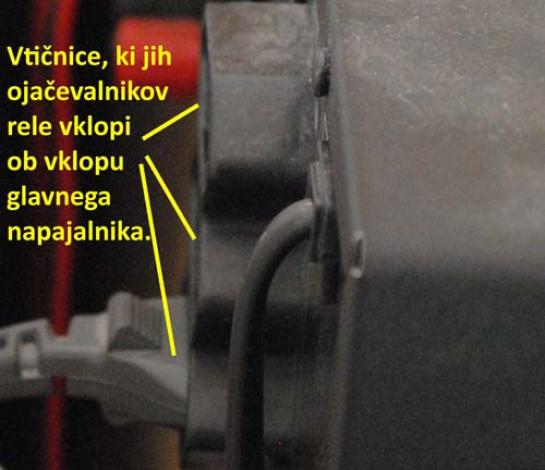

Vtičnice za naprave, ki jih vklopi ojačevalnik DENON PMA-710AE ob vklopu.

Podobnega projekta se lotite le, če poznate vsaj osnove elektronike. Članek namreč opisuje le konkretne primere zaščite pred malčkom. Podobno zaščito je mogoče vgraditi v skoraj vsako napravo, vendar pa nikakor ne trdimo, da je to enostavno. Manj izkušenim svetujemo, da se za predelavo dogovorijo s svojim serviserjem, če je ta predelavo pripravljen izvesti. Vendar pooblaščeni serviser proizvajalca verjetno ne bo pravi naslov, saj se mora verjetno strogo držati navodil proizvajalca. Misliti moramo tudi na potrebna mehanska dela. Na primer, ST-SB920QS ima v dnu ohišja veliko neuporabljenih lukenj, ki omogočajo enostavno pritrjevanje dodatnih modulov. Če ne bi bilo tako, bi morali v ohišje vrtati in pred tem praviloma iz kovinskega dela ohišja odstraniti vso elektroniko, da ne bi prišlo do poškodb. To bi pomenilo veliko dodatnega sestavljanja in razstavljanja.
